Mắt béo nối xích

Giới thiệu mắt béo nối xích

Mắt béo nối xích là loại vật tư tàu biển được sử dụng trong bộ xích neo tàu có tác dụng ngăn sự xoắn của dây xích, đồng thời giúp liên kết các đoạn xích có kích thước khác nhau, hay liên kết xích neo với các vật tư khác như ma ní chữ U, ma ní xoay.
Bình thường, người ta có thể sử dụng một mắt xích neo tàu để làm bộ phận liên kết, tuy nhiên, chúng sẽ không đảm bảo được yêu cầu kĩ thuật cũng như mức độ an toàn khi làm việc.

Thông số kỹ thuật

Xuất xứ: Nhật Bản, Hàn Quốc, Trung Quốc
Chất liệu: Thép đúc, thép hợp kim, thép carbon không ri CM490, CM690
Bề mặt: mạ kẽm nhúng nóng, mạ điện, sơn đen hoàn thiện
Lớp: U2, U3
Thông số: Từ 19mm đến 120mm
Màu sắc: Đen hoặc xám tro
Vận chuyển: Toàn quốc
Giao hàng: 15-20 ngày

Mô tả Mai Nối Xích

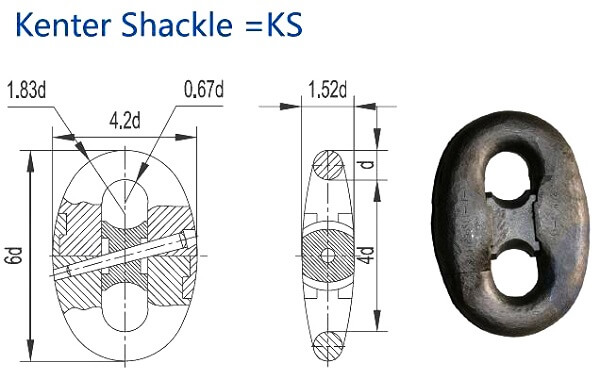

Kenter shackle được cấu tạo từ 2 nửa riêng biệt và được nối với nhau bằng chốt chặn ở giữa và chốt côn.

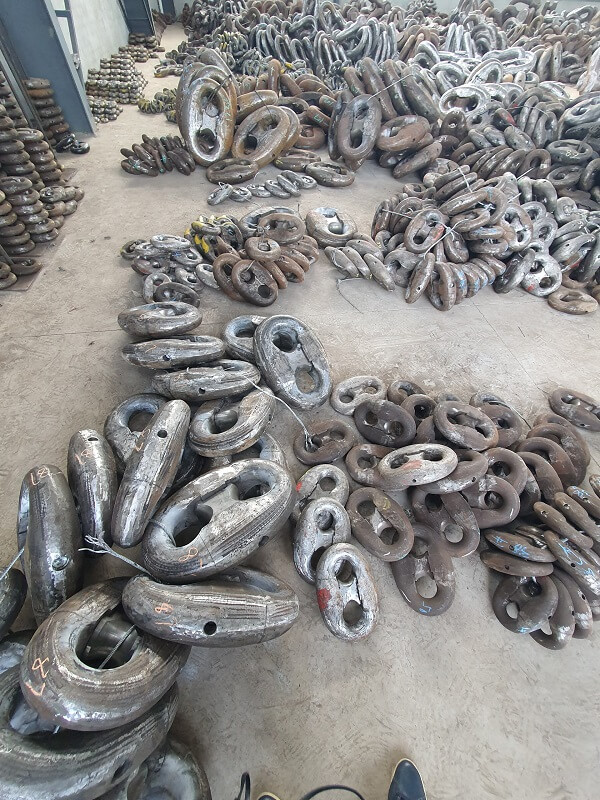

Mắt béo nối xích được chế tạo từ thép hợp kim carbon chống rỉ giúp bền vững trong môi trường ăn mòn nước biển. Sản phẩm có đường kính từ 19mm đến 120mm, lớp U2, U3 tùy nhu cầu của khách hàng.

Yêu cầu kĩ thuật Kenter shackle

Khi sử dụng, phải kiểm tra ngoại quan sản phẩm không có khiếm khuyết, các dấu hiệu nứt vỡ
Không sử dụng mắt béo nối xích làm bằng gang, thép đúc. Thân kenter shackle có thể làm bằng nguyên liệu thép không rỉ và chốt có thể được gia công sau
Không được sửa chữa khi hư hỏng bằng cách hàn, khoan
Mắt béo nối xích phải bỏ đi nếu có biến dạng sau khi sử dụng.
Tuân thủ yêu cầu an toàn kĩ thuật, tải trong cho phép, kiểm tra kĩ sản phẩm trước khi sử dụng.

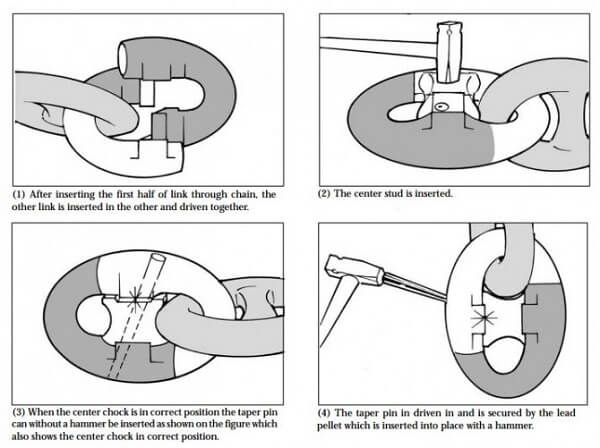

Hướng Dẫn Lắp Đặt

Bước 1: Mở mắt béo nối xích ra và luồn 1 nửa qua mắt xích hoặc ma ní
Bước 2: Luồn nửa còn lại và ghép 2 phần lại với nhau
Bước 3: Chen chốt trung tâm vào
Bước 4: Lắp chốt côn vào, dùng búa đóng và cố định bằng viên chì

Bảng so sánh trọng lượng kenter shackle với các sản phẩm khác

Chain Diameter	Kenter Shackle	Joining Shackle	Anchor Shackle	Swivel	Swivel Forerunner	Swivel Shackle
mm	kg	kg	kg	kg	kg	kg
14	0,6	0,6	1,5	1.1	2.4	–
16	0,6	0,9	1,5	1.3	3.2	–
17,5	0,8	1.3	2.1	1.7	4.2	–
19	1.1	1.8	2.4	2.1	5,5	–
20,5	1.3	2.2	3.2	2.2	6.1	–
22	1.6	2.6	3,9	3,5	8,7	17,5
24	2.1	3,4	5.1	4,5	10.9	17,5
25,5	2,5	4,5	6,7	5,7	14.2	37,6
27	3.3	5.1	8.1	7.2	17,4	37,6
30	4.1	6.3	10	9	22.3	91
31,5	5	8.2	11.7	10.1	26,6	91
33,5	6	9,5	14.2	12.7	32,2	107
35	6,8	11.3	16,5	14.9	38,3	107
38	8,4	13,4	19,5	17,4	42,6	107
39,5	9,6	15,5	22,8	20.2	50,4	115
41,5	11	18.1	26	25,4	59,5	115
44,5	12,4	20.2	29,7	26,6	66,5	139
46	14.1	23.3	34,3	30,6	76,7	139
47,5	16,7	27,5	38	35	89,8	139
49	19	31,6	45,2	40,5	101,8	264
51	20.3	34	50,9	49,5	117,2	264
54	23,7	38,5	53,8	50,5	124,9	270
55,5	26,7	46	63	55	137,9	270
58,5	27,2	46,8	70	64,6	156,4	294
60,5	27,7	51	77,5	71,3	171,3	294
62	35	59,2	86,3	77,7	187,4	294
63,5	38,4	62,7	96,3	83,3	202.2	403
66,5	42,3	75	99,6	88,7	223,1	403
68	46	76,7	102,6	100	247,5	403
69,5	48,7	90	126,2	107,8	269,3	464
73	53	95	138,2	125,6	306.2	464
76	60,7	107	146	143,8	347,8	464
77,5	65,5	116	164	154	379,4	749
81	75	130	190	188	435,7	749
84	90	136	212	198	464	931
87,5	96	160	237	215	521,7	931
90,5	108	176	245	238	571	1191
92	114	196	257	252	616	1191
95	128	215	300	269	656	1191
97	133	222	335	301	713.1	–
100	146	252	353	330	785	1464
101,5	158	267	378	344	835,5	1464
105	160	294	385	387	916	1466
108	180	305	420	428	991	1466
111	198	325	463	448	1061	1830
114,5	204	345	485	460	1116	1830
117,5	225	365	528	475	1177	1830
120,5	250	400	570	547	1332	–
122	263	425	602	649	1480	–
124	290	465	632	680	1550	–
127	312	499	679	729	1663	–
130	333	536	729	784	1797	–
133,5	350	561	762	820	1862	–
136,5	392	627	852	912	2065	–
143	436	698	949	1012	2315	–
146	485	774	1053	1124	2578	–
152,5	537	856	1164	1238	2839	–
157	591	943	1283	1360	3102	–
162	651	1036	1410	1490	3401	–

Mua mắt béo nối xích tại Cáp Thép Việt Nam

Công ty Cáp Thép Việt Nam hiện là đơn vị hàng đầu trong lĩnh vực cung cấp vật tư tàu biển. Các sản phẩm như mắt béo nối xích, xích neo tàu biển, mỏ neo tàu,... đang được chúng tôi phân phối khắp cả nước. Tất cả sản phẩm đều có nguồn gốc rõ ràng, chất lượng cao, đầy đủ giấy tờ kiểm định. Liên hệ ngay với chúng tôi để được tư vấn
